SU-600

topsystem
2021.03.10 20:22 174,907 0
  • - 첨부파일 : SU-600.pdf (123.5K) - 다운로드
  • - 첨부파일 : SU-6000_Device_20150708.pdf (1.3M) - 다운로드
  • - 첨부파일 : SU-6000_DeviceUP.pdf (134.5K) - 다운로드

본문

** 제품 단종으로 인하여 더이상 판매하지 않습니다
            추천제품으로 SU-320 을  권장합니다







초고속 NAND /NOR /SPI용의 생산용프로그래머

로서 정확한 맵분석으로 에러율 0%를 자랑하는

국내 최고로 NAND에 대한 신뢰성 또한 최고의

제품입니다.






제품 설명

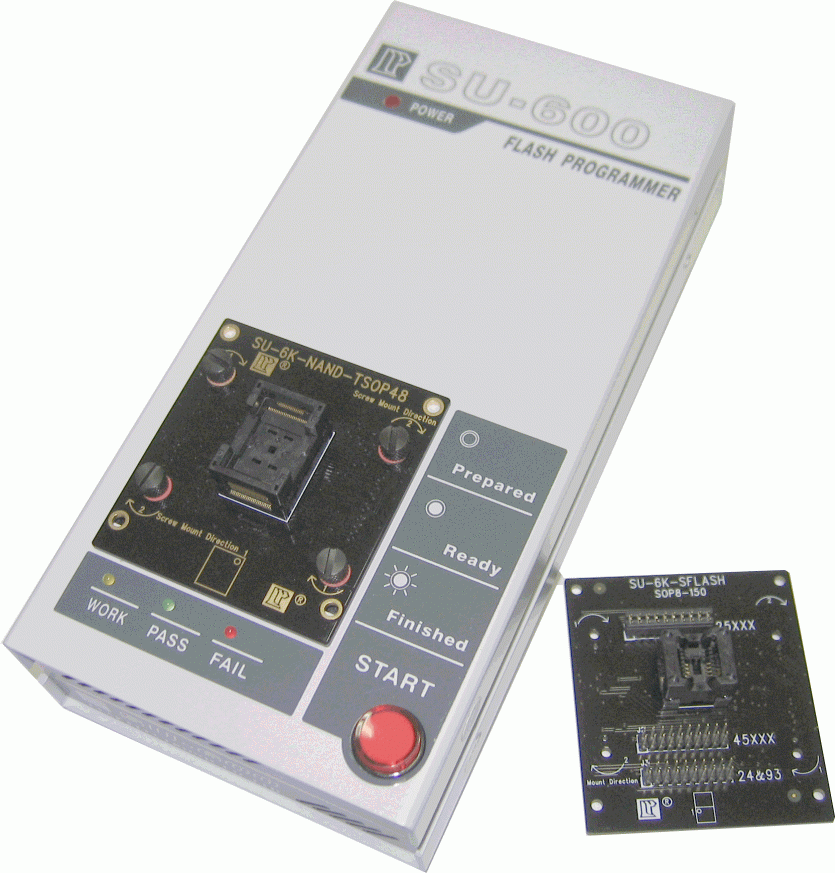

 SU-600은 NOR FLASH, NAND FLASH, S-FLASH등 고용량의 FLASH를 지원하는 초고속 개발및 생산용
프로그래머 입니다.(소량의 생산및 개발에 적합)
 한대의 프로그래머에 1소켓이 지원되며 생산량에 따라 최대 4대의 프로그래머를 연결하여 4개의 소켓이
지원되며 프로그램 모드에서 각각 제어가 가능하므로 IC교체시간에 따라 시간을 최대 절약할 수 있습니다.
 다양한 종류의 소켓 Module 및 디바이스가 지원되고 있으며 현재 지원되고 있는 FLASH 디바이스외
마이컴 또한 일부지원되고 있으며 앞으로 지속적으로 업데이트 예정입니다.




arrow_ani.gif 제품 특징

 IC 삽입여부 자동감지기능으로 잘못설정된 IC와 불량IC를 확인할 수 있습니다.
 여러대의 장비를 한 대의 컴퓨터에서 프로그램진행을 할 경우 동시및 개발진행을 할 수있는 키가 있으며 각
소켓에는 불량및 정상을 확인케하는 LED가 설치되어 있습니다.
 독립구조로 제작된 소켓모듈로 안전성과 편의성, 유지보수 기능을 향상시켰습니다.
 프로젝트기능으로 동일한 작업시 작업자의 실수방지와 작업을 편리하게 할 수 있습니다.
 고용량의 NAND FLASH(SLC, MLC등...) 의 경우 DATA분석을 하여 Patittion을 유지할 수 있으며 BAD
블럭으로
 인한 DATA Skip Bad를 지원하며 다양한 방식의 File System을 지원합니다.



arrow_ani.gif 탑시스템만의 맟춤 서비스(NAND FLASH)

 제품구매전 철저한 데모서비스를 하여 확실한 검증을 하여 드립니다.
 귀사의 프로그램분석을 철저하게 하여 가장 적절한 프로그램 방식제공과 함께 최소한의 에러율을
보장하여 드립니다
 추 후 프로그램이 변경되었을때도 역시 동일한 분석서비스를 지원해 드립니다.
 각 업체에 맞는 매뉴얼을 제작하여 드립니다.


arrow_ani.gif 프로그램 속도 비교표 (2011년 9월 9일 기준)

Device
Command
LEAP
A 사
B 사
SU-600
A모델
B모델

EN25Q32A
(Serial FLASH)

Program27초98초74초
Verify
Total27초1분 38초1분 14초
MX25L3206E
(Serial FLASH)
Program18초190초170초
Verify
Total18초3분 10초2분 50초
NAND01GW3B2AN6
(NAND FLASH)
Program74초120초110초
Verify
Total1분 14초2분1분 50초
K9F2G08U0B
(NAND FLASH)
Program152초260초194초
Verify
Total2분 32초4분 20초3분 14초
MX29GL256ELT2
(NOR FLASH)
Program54초90초78초
Verify
Total54초1분 30초1분 18초

MX29GL512EHT2
(NOR FLASH)

Program116초163초200초
Verify
Total1분 56초2분 43초3분 20초



arrow_ani.gif 제품 기본 사양

 기본메모리 : 64MBytes
 버튼/ 스위치 : ID설정포트 , 시작 푸시 버튼, 전원LED, 작동LED, 완료LED, 오류LED
 인터페이스 : USB2.0
 전원 공급장치 : 90V AC ~ 240V AC(자동변환)
 전원 주파수 : 47/63Hz
 소비전력 : 24W(최대)
 제품규격 : L x W x H - 11.6 x 24 x 6cm
 최적온도 : +5C ~ +45C
 무게 : 1.5Kg



arrow_ani.gif 지원하는 포멧


 Binary, Intel HEX, Tek HEX, Motorola HEX, ASCII HEX, 등등



arrow_ani.gif PC기본 지원사양


운영 시스템Windows 8 / 7 / Vista / XP (32bit & 64bits)
프로세서펜티엄4 이상
메모리1G ~ 2G 램 이상
저장 공간프로그램 설치용 500MB이상
연결 포트USB 2.0 Hihg Speed









arrow_ani.gif 제품 구성

 SU-600 본체 x 1
 프로그램 설치용 CD x 1
 USB 케이블 x 1
 DC12V/2A 전원 아덥터 x 1
 소켓 고정용 나사 x 4
 소켓 모듈 x 1(Option 선택사항)
