SU-320

topsystem
2021.03.09 20:24 1,561 0
  • - 첨부파일 : SU-320.pdf (854.0K) - 다운로드
  • - 첨부파일 : SU-3280-Device_20161227.pdf (1,008.3K) - 다운로드

본문




     국내 유일의 개발및 생산 겸용

     제품입니다. 기본모듈인 DIP-48 소켓

     포함으로 개발용은 물론이고 4소켓모듈로

     대량생산도 가능한 제품입니다.







제품 소개



SU-32O 상세정보 [첨부파일]
SU-32O 지원디바이스 [첨부파일] (2016년 12월 27일 NAND FLASH포함)

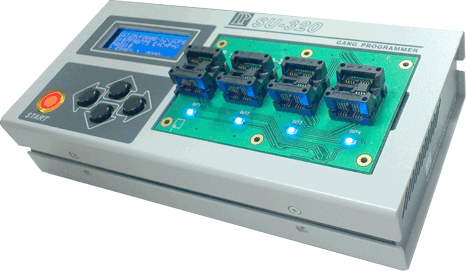

 SU-320은 소규모 생산을 위한 초고속 단독형프로그래머입니다. (PC 겸용가능) 기본으로
  DIP-48핀 소켓이 장착되어 일반 컨버터를 꽂아 개발용은 물론 4소켓 모듈 장착하면도 가능한
  획기적인 프로그래머 입니다.
  또한 "AUTO RUN 기능" 즉 IC를 꽂으면 추가 작동없이 프로그램 될뿐 아니라 기존 프로그램머보다
  속도가 훨씬 빨라 생산성이 더욱 향상되며 다양한 디바이스 및 옵션 모듈이 지원됩니다.
  내부 메모리로 3.2Gbyte를 지원하므로 프로젝트 파일을 다운 받아 편하게 단독형으로 사용하실 수 있습니다.



arrow_ani.gif 제품 스펙

 전원신호
  로직 신호 레벨 : 1.5V ~ 6.0V, 10mV
  IOL, IOH 전류 : 10mA
 로직 신호 주파수 : 75MHz (3-5V) / 60MHz (2.5V) / 45MHz (1.8V) / 25MHz (1.5V)
 크기 조절 신호를 : <± 2.5nS (3-5V)
 시계 : 0Hz ~ 75MHz
 VDD 및 VIO 수준 : 1.5V ~ 6.5V, 10mV
 IDD & IIO 전류 : 400mA
 VPP 및 VHH 수준 : 1.5V ~ 15.5V, 20mV
 IPP & IHH 전류 : 150mA



 디스플레이 : 20X4 캐릭터 LCD / WORK & PASS LED
 버튼 : 방향 키 × 4 / 시작키 X 1
 임베디드 메모리 : 3.2GBytes FLASH
 모듈 크기 : 120mm (L) × 75mm (W)
 SU-320 크기 : 240mm (L) × 115mm (W) × 60mm (H)
 무게 : 1.1 kg
 지원 디바이스 타입 : NAND, NOR FLASH, SPI EPROM, EEPROM, MPU, MCU, CPLD, NV-RAM, etc...
 지원 파일 형식 : Binary/Machine Code, Intel HEX, TEK HEX, Motorola HEX



arrow_ani.gif PC기본 지원사양

  운영 시스템  Windows 8 / 7 / Vista / XP (32bit & 64bits)
  프로세서  펜티엄4 이상
  메모리  2G 램 이상
  저장 공간  프로그램 설치용 500MB이상 / 디바이스 버퍼용은 2GB 이상
  연결 포트  USB 2.0 Hihg Speed



arrow_ani.gif  지원하는 아답터

 BGA, uBGA, SON, WSON, QFN(MLF), TSOP, TSSOP, SOP, VSOP…아답터들
   BGA64-29-X4(10x13), BGA64-29-X4(11x13) , BGA64-29-X4(9x9), BGA64-J3-P3-X4(10x13), BGA64-J3-P3-X4(10x8), NOR-TSOP48-X4,

   NOR-TSOP56-29-X4, NOR-TSOP56-J3-X4, NOR-TSOP56-P3-X4, SFLASH-SOP16-X4, SFLASH-BGA24-4x6B-X4, SFLASH-BGA24-5x5B-X4,

   SOP8-207-X4, SOP8-150-X4, SON8-4x4-X4, WSON8-1.97x2.46-X4, WSON8-2x3-X4, WSON8-5x6-X4, WSON8-6x8-X4, NAND-TSOP48-HSX4.. …


arrow_ani.gif 제품 구성

  SU-320 본체 x 1
  SU-3280-DIP48 (유니버셜 DIP-48 모듈) x 1
  USB Cable x 1
  DC5V/2A 10W 아답터 x 1
  프로그램 설치용 CD x 1
